玻璃鋼電纜管型號規格與施工流程要點

玻璃鋼電纜管型號規格與施工流程要點

一、玻璃鋼電纜管型號規格

玻璃鋼電纜管是以高強度的玻璃纖維為增強材料，通過纏繞、固化、復合成型。 特點：強度高、耐腐蝕、耐老化、絕緣、阻燃、耐熱性能好，內壁光滑、無毛刺，本體重量輕、安裝施工簡捷、方便、使用壽命長（30~50年）

[產品規格] 玻璃鋼電纜管型號

直徑Φ50mm、Φ80mm、Φ100mm、Φ150mm、Φ175mm、Φ200mm Φ300

[產品壁厚]

厚度δ3mm、δ3.5mm、δ4mm、δ4.5mm、δ5mm、δ7mm、δ7.5mm、δ8mm

河北華盛節能設備有限公司玻璃鋼電纜管施工方案：

二、玻璃鋼電纜管道的安裝與施工流程要點

玻璃鋼電纜管安裝施工質量既關系著整個電力通道工程的質量，又影響著后期能否順利穿射線纜，可以說非常重要。

1、玻璃鋼穿線管的搬運

FRP復合玻璃鋼電纜保護管的裝卸必須采用人工扛抬的方法，切忌隨意從車上拋扔，以免損壞承插口。

2、電纜溝的開挖

電纜溝的開挖寬度及深度應根據需埋設玻璃鋼穿線管的層數和列數來決定。玻璃鋼電纜管的管頂（H1）離地面不得小于500mm。一般寬度標準的溝形如右圖所示。

3、溝底的基礎處理

地下玻璃鋼穿線管的導管一般要承受其覆蓋土的荷重及外界附加的荷重(交通車輛及其所載貨物的重量)。因此對溝的基礎處理應予以高度重視，不良的基礎將會引起導管的Z字形移位及局部應力集中，使電纜的安全遭受威脅。

（1）對一般土壤的地段

只要在溝底敷設50-100mm的黃沙或混凝土墊層并加以壓實整平即可。

（2）對部分土壤層較差的地段

為預防導致管枕的不均勻沉陷，應在這些地段管枕下墊上混凝土墊板，在溝底同樣需要敷設50-100mm的黃沙或混凝土墊層并加以壓實整平。

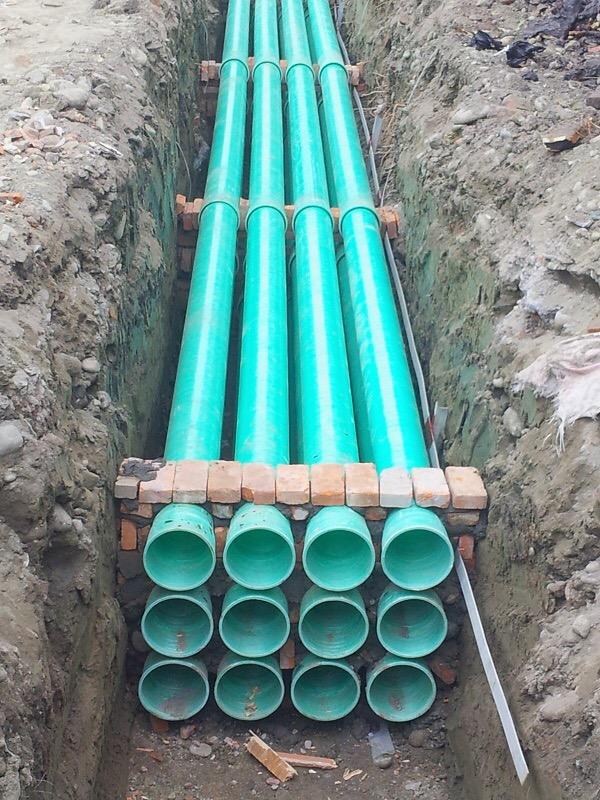

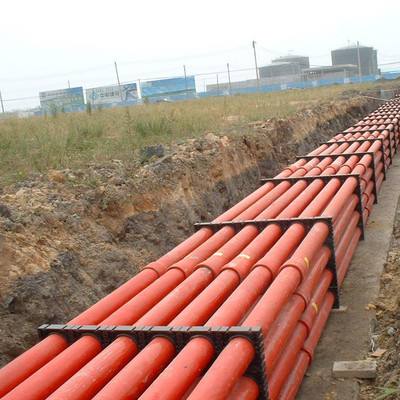

4、管枕（固定支架）的配置

地下埋設的電纜導管通常是采用數層和數列配置的方式。為了使多列管有固定的排列和支持，本產品設計了多種防滑的玻璃鋼電纜管的管枕用于電纜導管的敷設。

5、保護管的連接和敷設

電纜保護管的連接操作方法比較簡單，只要將玻璃鋼穿線管的插入端插入管子的承受端即可。

具體操作步驟如下：

(1) 用干凈抹布擦凈管子的插入端外表面和接受端內表面及橡膠密封圈。

(2)  正確安裝好橡膠密封圈。

(3)為了易于插入可以使用潤滑劑，其方法即將潤滑劑均勻地涂敷在擦凈的玻璃鋼電纜保護管的橡膠密封圈里面及插入端四周表面。潤滑劑應使用中性洗凈劑的溶液或起泡沫的肥皂，切忌使用油和潤滑脂，以免橡膠圈老化。

6、砂的回填

在玻璃鋼電纜管的周圍必須填以黃沙或混凝土，并將回填土由下至上逐層回填密實，以防填吵不良引起路面下沉和導管移位。

 以上是河北華盛節能設備有限公司專業技術人員為您詳解的玻璃鋼電纜管型號規格與施工流程要點，希望對您有所幫助，如果您有這方面的需求請聯系我們或來直接廠參觀訂購，總經理及全體員工熱忱歡迎您的到來！
